直杆型定位销钉案例[鼎捷峰科技]

来源: 发布日期 2020-10-19 15:19 浏览: 199
这篇文章阐述了如何定制直杆型定位销钉

       产品名称:直杆型定位销钉
       产品工艺:压力传递链接
       产品要求:光洁面不能有油污、划痕,表面光洁度要高。

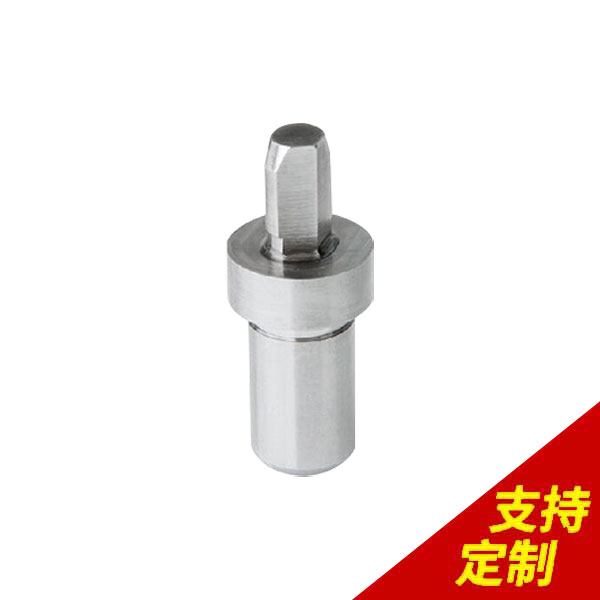

直杆型定位销钉
       产品背景:直杆型定位销钉是一款应用在一个直杆回拉的固定环境中,在外伸回拉的这个过程中,起到了链接两个零件的作用。使得这两个零件的运动轨迹以及运动的方式相同。
       解决方案:在运动的过程中,遭受了两次的压力,一次是外伸的时候是由内向外的一次压力,而在回拉的时候则是由外向内的一次压力。如何解决两次的压力呢?要想使产品在经过两次的压力后还能保持原来的形状,先要销钉的尺寸和安装的直径不能有误差,这样产品在接受压力的时候会很快将压力传递给上面或下面,从而降低产品的压力。
直杆型定位销钉
       然后就是另外的一个问题,直杆定位销钉的硬度问题,硬度不能高与链接的两个零件的硬度,而不能低于他们的硬度,高了在传递压力的时候会造成两边的产品压力传送过大,而低了则会损坏销钉,造成链接失败。所以产品的硬度应该比边链接的零件硬一点就可以了。
       根据得到的产品线索,再经过选材、打样、研磨、抛光等加工后的到一款产品,进行测试这款产品的实用性和耐用性。在经过测试以后得出产品不论是在左右传递还是上下传递都是能够很好的将两个零件同时进行传递的,其连接的紧密度也相当的不错。
